自作 EL-34PP (3結） 全段差動アンプ の詳細情報

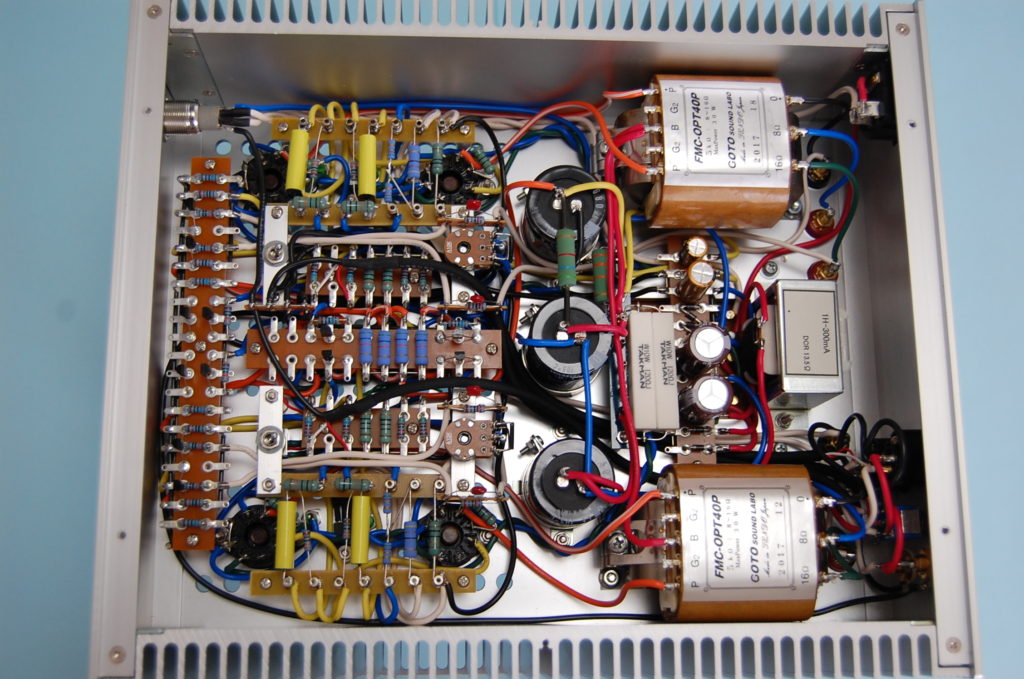

EL-34PP (3結）全段差動アンプ自作品です。
値段下げての再出品です。
情熱の真空管アンプ（木村哲氏著作）の本に記載されていた全段差動ＰＰアンプを参考にEL３４ＰＰ(3結)全段差動ＰＰアンプ作りました。以前製作してEL34PPの改良版で、入力感度の改善及び高域の特性改善しています。
電圧増幅部はで2SK30A、12AU7A、の2段差動増幅回路、電力部EL-34３結の構成になっております。
電源回路はFET使用のリップルフィルターを搭載低リップル化を図っています。
電源トランス SD-3526（ＳＥＬ：菅野電機研究所製）、
出力トランスOPT-20PR(8K/２０Ｗ東栄変成器製）を採用しています。

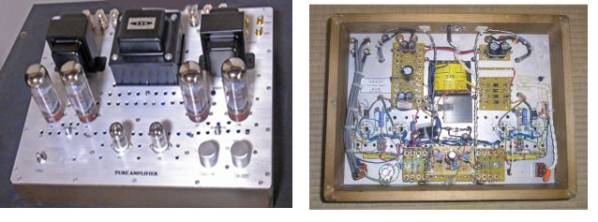

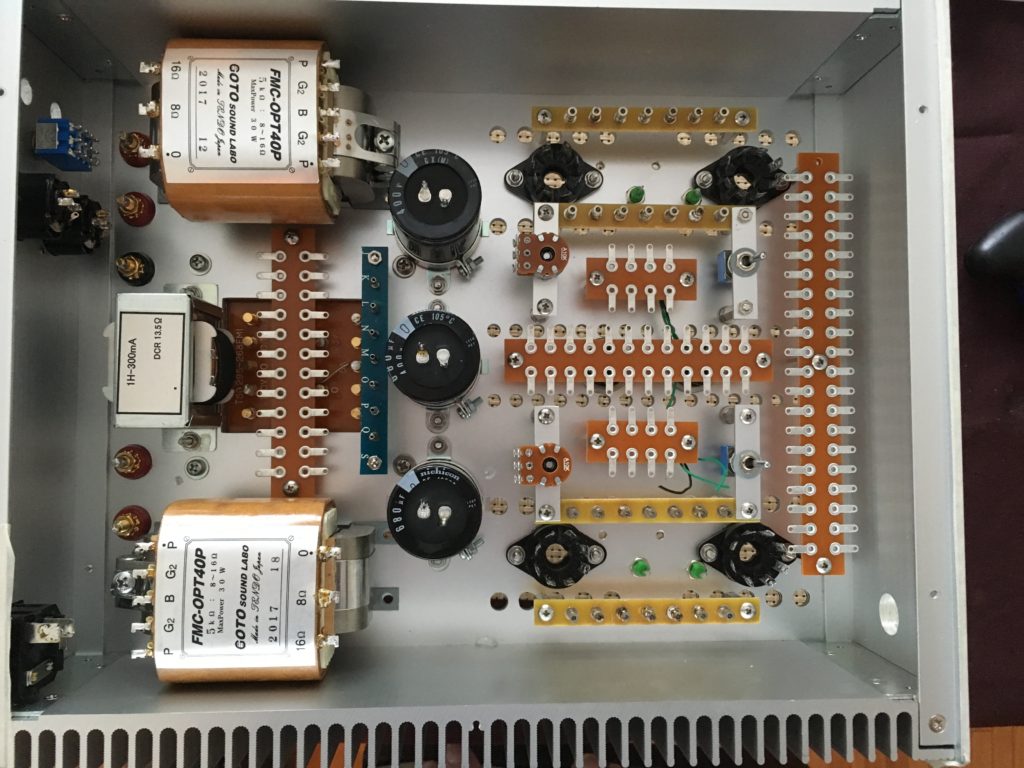

シャーシは2㎜厚のアルミ板を加工して作り、木製の木枠台に載せています。
木枠台はウォールナット色ウレタン塗装してあります。ゴム足付きの底板ついています。
音としてはＥＬ３４(３結）のせいか素直なやさしい音がしております。

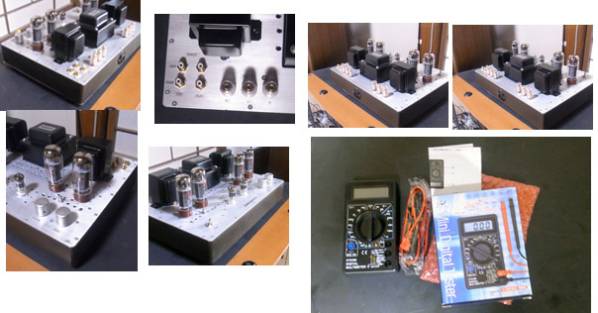

真空管交換時等、ＥＬ－３４カソード電流バランス調整用ＶＲとチェック用端子穴を設けておりますので添付してますデジタルテスターで簡単に調整できます。
簡単な説明書添付致しますので上記項目の調整法も記載してあります。
仕様
サイズ４００*300*185（幅*奥行*高さ単位ｍｍ）
重量８．８ＫＧ
外部入力（ＬＲ）２系統ＳＷ切替
音声調整用ＶＲ
ＳＰ出力端子（ＬＲ）4/８Ω
AC１００Ｖ用インレット端子（ヒューズホルダー付）
最大出力１３Ｗ（入力0.5Ｖ時）
F特15HZ-100KHZ（－３ｄｂ１W時）
歪率０．５％(1KHZ1W時）
残留ノイズ０．４ｍｖ以下(入力ショート）
電圧増幅用2SK30A２個１２ＡＵ７（エレクトロハーモ二クス製）２本
電力増幅用EL-34（SHU GUANG製）4本
付属品
電源コード、取扱い説明書
電力球カソード電流バランス調整用デジタルテスター（新品）
